202型釜用机械密封

发布日期:[2015-05-28]     点击率:

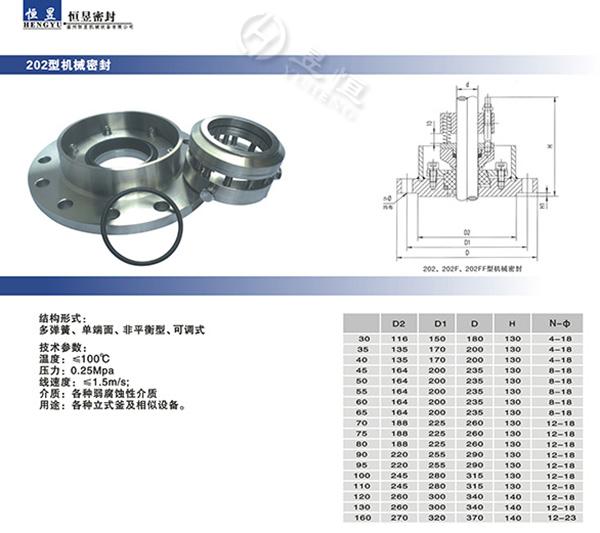

202型釜用机械密封

202型釜用机械密封的拆卸步骤

拆卸步骤与安装步骤相反进行,提要如下:


1、釜用机械密封釜内介质卸压,轴停止旋转且密封油路关闭后,开始拆除密封箱体与外界连接的管


2、拆除凸缘中间的两块半环,然后用螺栓将轴提住(因&2>&1,故可将轴提起);卸开轴承箱盖上方的圆螺母、垫圈;再均匀松开凸缘处螺栓螺母;如轴不能下滑则利用凸缘上的顶丝孔将轴推下(注意轴下移高度设计为b毫米);这时轴和叶轮重量完全靠油杯支承。


3、卸开密封箱法兰上的大小螺栓。


4、釜用机械密封的拆卸密封箱体:


(1)如减速机为普通型式,密封箱上方又采用短轴或半凸缘夹壳联轴节时,则应先将短轴或半凸缘夹壳联轴节移出,然后再将密封箱体吊出放置恰当。


(2)如减速机为普通型式,密封箱上方又未设置短轴等可获得“一段空间”的结构,此时应先将减速机连同机架一起吊走,然后再利用箱体吊钩和钢丝将箱体吊出。


(3)如减速机出轴可以抽芯,则应先将减速机短轴吊出(如短轴上的凸缘联轴节移出困难,可先将短轴吊起一定高度夹住,然后用工具设法拔出),再利用箱体吊钩和钢丝将箱体吊起。当箱体吊离密封轴端时,可用支架垫在密封轴的顶端临时支持箱体重量,然后拆去轴承箱盖上直径方向的任意两个螺栓,再利用另备的临时吊盘,依靠另备的两个长螺栓与箱体连接的吊盘将箱体吊Zhi减速机底部,利用两根长螺杆(另备)将箱体吊架和减速机体联结牢固(减速机机体底侧预先设有和吊架孔的大小、间距相当的两个螺孔)。注意:密封箱体吊出时,上部静环仍嵌在箱体的凹槽内,应取出保存,避免损坏。


5、松开上部推环的紧定螺钉,沿轴端取出上推环,上动环组件。


6、取出隔环。


7、取出键。


8、拧紧下推环的轴向螺钉,然后再松开下推环的径向螺钉,Zui后取出下推环,下动环组件,这样可以避免弹簧力引起紧定螺钉对轴表面的损伤。


9、拆开压环、下静环等。Zhi此,拆卸工作完毕。然后注意检查各零件损坏部位或安装不当之处,立即维修。对于静环端面的磨损,如磨损量在1.5毫米以内,则端面经研磨后仍可使用,不然的话应弃旧换新。
